Průvodce transformátorem suchého typu: Typy, specifikace a aplikace

A transformátor suchého typu přenáší elektrickou energii mezi obvody pomocí vzduchu, epoxidové pryskyřice nebo jiného netekutého materiálu pro izolaci a chlazení místo minerálního oleje používaného v jednotkách plněných kapalinou. Tato konstrukce odstraňuje rizika požáru a úniku související s olejem, a proto je zařízení široce specifikováno v nemocnicích, školách, výškových budovách a datových centrech, kde je vyžadováno umístění uvnitř.

Co je to suchý transformátor?

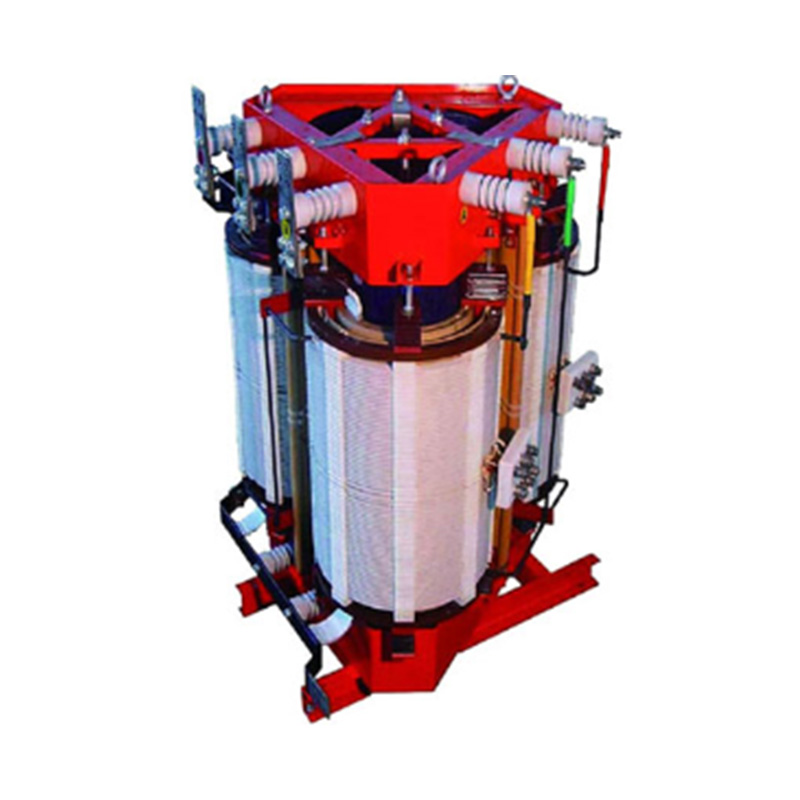

Transformátor suchého typu je statické elektrické zařízení, které zvyšuje nebo snižuje napětí bez ponoření jádra a vinutí do kapalného dielektrika. Chlazení je dosaženo přirozeným prouděním vzduchu (AN) nebo nucenou cirkulací vzduchu (AF) a izolaci zajišťují materiály, jako je litá epoxidová pryskyřice, lakovaná tkanina nebo papír impregnovaný pryskyřicí. Absence kapalné izolace znamená, že žádný olej nemůže unikat, vznítit se nebo vyžadovat bezpečnostní infrastrukturu.

Princip práce a konstrukce

Jako každý transformátor pracuje jednotka suchého typu na elektromagnetické indukci. Střídavý proud v primárním vinutí generuje ve vrstveném ocelovém jádru měnící se magnetický tok, který indukuje proporcionální napětí v sekundárním vinutí. Poměr závitů mezi primárním a sekundárním vinutím určuje, zda jednotka zvyšuje nebo snižuje napětí.

V současné výrobě jsou běžné tři technologie navíjení:

• Konstrukce z lité pryskyřice (vakuově-tlakově impregnovaný epoxid), používaná pro rozvody středního a vysokého napětí
• Konstrukce laku impregnovaného vakuovým tlakem (VPI), obvykle používaná pro nižší napětí nebo menší jmenovité hodnoty kVA
• Otevřená vinutá konstrukce se skelným vláknem nebo izolací Nomex, používaná tam, kde není praktické odlévání kompaktní pryskyřice

Technické specifikace a výkonnostní faktory

Správný výběr jednotky závisí na přizpůsobení několika jmenovitých parametrů zátěži a prostředí instalace spíše než samotné kapacitě kVA.

Aplikační scénáře

Protože transformátor suchého typu v mnoha jurisdikcích nevyžaduje jímku pro zadržování oleje, protipožární stěny nebo venkovní trezor, je standardní volbou pro místa, kde personál obývá stejnou budovu jako elektrické zařízení. Mezi běžná instalační prostředí patří:

• Komerční výškové budovy, kde je jednotka instalována v horních patrech nebo v suterénních elektrických místnostech
• Nemocnice a školy, kde požární předpisy omezují zařízení naplněná olejem uvnitř obsazených budov
• Datová centra, kde je prioritou nepřetržitý rozvod energie a nízké riziko požáru
• Instalace obnovitelné energie, včetně gondol větrných turbín a solárních invertorových stanic
• Průmyslové závody s výrobními oblastmi, které zakazují hořlavé kapaliny v blízkosti výrobních linek

Transformátory suchého typu vs. olejového typu

Tyto dvě technologie se nejvíce liší chladicím médiem, chováním při požáru a profilem údržby. Níže uvedená tabulka shrnuje praktické rozdíly relevantní pro rozhodnutí o nákupu.

Úvahy o výběru

Lze suché transformátory používat venku?

Ano, venkovní instalace je možná, pokud je jednotka vyrobena s krytem odolným vůči povětrnostním vlivům určeným pro danou aplikaci, obvykle NEMA 3R nebo ekvivalentní. Venkovní transformátory suchého typu zahrnují dodatečnou ochranu proti pronikání vlhkosti, ventilační žaluzie s dešťovými kryty a povlaky odolné proti korozi. Kolísání okolní teploty a vlhkost by měly být zohledněny v tepelném návrhu při specifikaci venkovní jednotky.

Doporučení pro instalaci a údržbu

Časté chyby a přehlížené úvahy

• Poddimenzovaná ventilační vůle, která zvyšuje provozní teplotu a zkracuje životnost vinutí
• Ignorování faktorů snížení nadmořské výšky při instalaci nad 1000 metrů nadmořské výšky
• Výběr hodnot impedance bez kontroly koordinace poruchových proudů proti proudu
• Přehlížení požadavků na hladinu hluku v obývaných podlahových instalacích
• Vynechání testování izolačního odporu před prvním zapnutím

Průmyslové trendy a výhled

Poptávka po vyšší účinnosti, poháněná aktualizovanými normami energetické účinnosti v mnoha regionech, tlačí výrobce k vylepšeným ocelím jádra a optimalizované geometrii vinutí. Růst ve výstavbě datových center a propojení s obnovitelnými zdroji energie nadále rozšiřuje aplikace, kde je vyžadována vnitřní transformační zařízení s nízkým rizikem požáru.

Závěr

A transformátor suchého typu nabízí praktickou alternativu k zařízením plněným olejem všude tam, kde je prioritou vnitřní instalace, snížené riziko požáru nebo zjednodušená údržba. Klíčovým krokem k dosažení spolehlivého dlouhodobého výkonu je přizpůsobení třídy izolace, způsobu chlazení a klasifikaci krytu konkrétnímu prostředí instalace.

Často kladené otázky

Co je to suchý transformátor?

Je to transformátor, který k izolaci a chlazení vinutí používá vzduchovou nebo pevnou izolaci, jako je litá epoxidová pryskyřice, místo oleje, takže je vhodný pro vnitřní instalaci bez protipožární infrastruktury.

Jaký je rozdíl mezi suchým typem a olejovým transformátorem?

Jednotky suchého typu používají vzduchovou nebo pryskyřičnou izolaci a nesou nižší riziko požáru, zatímco jednotky olejového typu používají kapalné dielektrikum, které poskytuje vyšší účinnost chlazení, ale vyžaduje uzavření a pravidelné testování oleje.

Jaké jsou 4 typy transformátorů?

Transformátory jsou běžně seskupeny podle způsobu chlazení a izolace do typů suchého typu, typu ponořeného do oleje, lité pryskyřice a typu izolovaného plynem, přičemž každý je vhodný pro různé třídy napětí a prostředí instalace.

K čemu se používají suché transformátory?

Používají se ke zvýšení nebo snížení napětí v komerčních budovách, nemocnicích, školách, datových centrech a průmyslových zařízeních, kde je vyžadováno umístění uvnitř budov a snížené riziko požáru.

Mohou být transformátory suchého typu použity venku?

Ano, pokud je umístěn v krytu odolném vůči povětrnostním vlivům určeným pro venkovní vystavení, s dodatečnou ochranou proti vlhkosti, korozi a kolísání okolní teploty.
