Co je to nízkonapěťový motor

A nízkonapěťový motor je elektromotor, který pracuje při napětí do 1 000 V AC, což z něj činí nejběžnější typ elektromotoru v průmyslovém a komerčním využití. Tyto motory přeměňují elektrickou energii na mechanickou energii a pohánějí širokou škálu zařízení od malých ventilátorů až po velká průmyslová čerpadla.

Základní konstrukce nízkonapěťového motoru se skládá ze statoru (nehybná část obsahující vinutí), rotoru (rotační část, která dodává mechanickou sílu), ložisek, která rotor nesou, a chladicího systému, který odvádí teplo vznikající při provozu. Vinutí statoru je připojeno k napájecímu zdroji a vytváří rotující magnetické pole, které interaguje s rotorem a vytváří točivý moment.

Nízkonapěťové motory jsou k dispozici ve dvou hlavních konfiguracích: indukční motory (také nazývané asynchronní motory) a synchronní motory. Indukční motory jsou nejrozšířenějším typem a tvoří více než 90 % instalací průmyslových motorů. Jsou jednoduché konstrukce, robustní a vyžadují minimální údržbu. Synchronní motory se používají v aplikacích vyžadujících přesné řízení rychlosti nebo tam, kde musí motor pracovat konstantní rychlostí bez ohledu na zatížení.

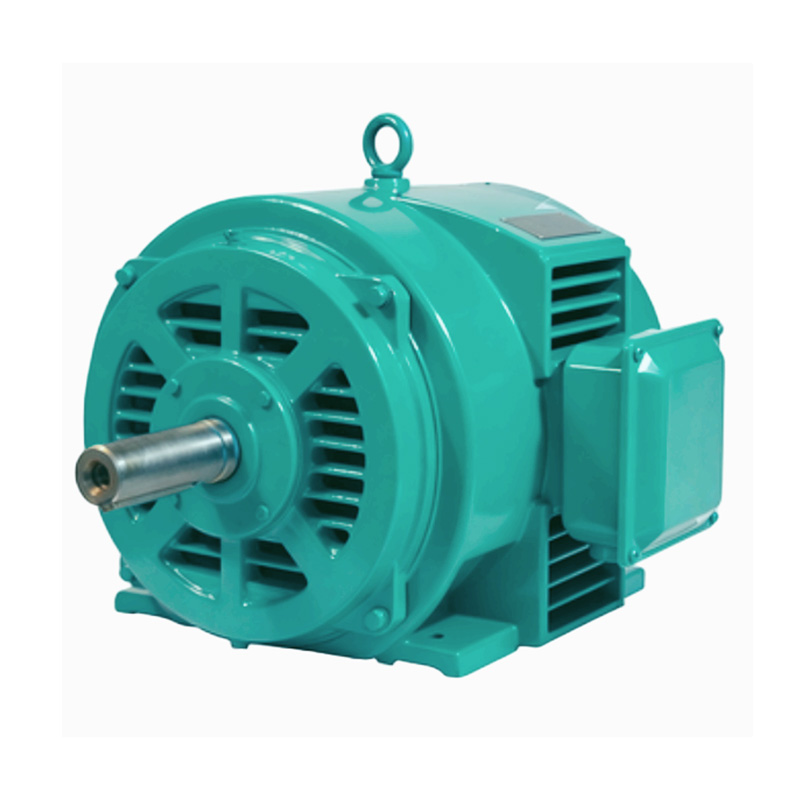

Kryt nízkonapěťového motoru je navržen tak, aby chránil vnitřní součásti před okolním prostředím. Mezi běžné typy skříní patří otevřená odolná proti odkapávání (ODP), zcela uzavřená chlazená ventilátorem (TEFC) a zcela uzavřená vzduchem (TEAO). Výběr krytu závisí na provozním prostředí a požadované úrovni ochrany. Motory TEFC jsou nejběžnějším typem, poskytují ochranu proti prachu, vlhkosti a dalším nečistotám.

Nízkonapěťové motory jsou klasifikovány podle jejich pracovního cyklu, který popisuje způsob provozu. Motory s nepřetržitým provozem (S1) jsou navrženy tak, aby běžely při plném zatížení po neomezenou dobu. Motory s přerušovaným provozem (S2 až S10) jsou navrženy pro aplikace, kde motor běží po krátkou dobu, po níž následují přestávky. Pracovní cyklus ovlivňuje požadavky na chlazení motoru a tepelnou kapacitu.

Typy of Low Voltage Motors

Nízkonapěťové motory jsou k dispozici v různých typech, z nichž každý je vhodný pro různé aplikace. Pochopení rozdílů mezi těmito typy je zásadní pro výběr správného motoru pro vaši aplikaci.

Indukční motory

Indukční motory jsou nejběžnějším typem nízkonapěťových motorů, které představují většinu instalací po celém světě. Fungují na principu elektromagnetické indukce, kdy vinutí statoru vytváří rotující magnetické pole, které indukuje proudy v rotoru. Rotor je typicky konstrukce s klecí nakrátko, sestávající z vodivých tyčí zkratovaných na obou koncích.

Indukční motory jsou k dispozici v jednofázové a třífázové konfiguraci. V průmyslových aplikacích jsou nejrozšířenější třífázové indukční motory, které nabízejí vysokou účinnost, spolehlivý provoz a jednoduché ovládání. Jednofázové indukční motory se používají v obytných a lehkých komerčních aplikacích, kde není k dispozici třífázové napájení.

Rychlost indukčního motoru je určena počtem pólů a napájecí frekvencí. Běžné synchronní rychlosti pro 50 Hz systémy jsou 3000 ot/min (2pólové), 1500 ot/min (4pólové) a 1000 ot/min (6pólové). Skutečná provozní rychlost je o něco nižší než synchronní rychlost v důsledku prokluzu, který se zvyšuje se zatížením.

Synchronní motory

Synchronní motory pracují s konstantní rychlostí, která je synchronizována s napájecí frekvencí. Používají se v aplikacích, kde je vyžadována přesná regulace rychlosti, jako jsou textilní stroje, tiskařské stroje a papírny. Synchronní motory lze také použít pro korekci účiníku, protože mohou pracovat s předním účiníkem.

Rotor synchronního motoru je buzen stejnosměrným napájením a vytváří magnetické pole, které se zablokuje na rotujícím poli statoru. Tím je zajištěno, že se rotor otáčí přesně synchronní rychlostí, nezávisle na zatížení. Synchronní motory jsou složitější a dražší než indukční motory, ale nabízejí vyšší účinnost a lepší účiník.

Motory s permanentními magnety

Motory s permanentními magnety jsou typem synchronního motoru, který používá permanentní magnety v rotoru namísto stejnosměrného budícího systému. Tato konstrukce eliminuje potřebu sběracích kroužků a kartáčů, snižuje požadavky na údržbu a zlepšuje spolehlivost. Motory s permanentními magnety nabízejí vysokou účinnost a vysokou hustotu výkonu, díky čemuž jsou ideální pro aplikace, kde je kritický prostor a energetická účinnost.

Tyto motory se stále více používají v elektrických vozidlech, robotice a vysoce výkonných průmyslových pohonech. Díky pokroku v technologii magnetů jsou motory s permanentními magnety konkurenceschopné s indukčními motory z hlediska nákladů a výkonu.

Motory s ochranou proti výbuchu

Motory s ochranou proti výbuchu jsou navrženy pro použití v nebezpečných prostředích, kde se mohou vyskytovat hořlavé plyny, páry nebo prach. Tyto motory jsou uzavřeny v pouzdře, které může obsahovat vnitřní explozi bez zapálení okolní atmosféry. Jsou certifikovány pro použití ve specifických klasifikacích nebezpečných oblastí, jako je třída I, divize 1 pro nebezpečí plynů.

Motory v nevýbušném provedení jsou k dispozici v indukčním i synchronním provedení s vlastnostmi, jako jsou dráhy plamene, teplotní parametry a speciální kryty. Přední výrobci jako Shanghai Pinxing Explosion-proof Motor Co., Ltd. nabízejí komplexní řadu nízkonapěťových motorů odolných proti výbuchu pro náročné aplikace.

Účinnost Standards and Classes

Účinnost a nízkonapěťový motor je kritickým faktorem při určování jeho provozních nákladů a dopadu na životní prostředí. Mezinárodní normy definují třídy účinnosti, které uživatelům umožňují porovnávat výkon různých motorů.

Třídy účinnosti IE

Mezinárodní elektrotechnická komise (IEC) stanovila čtyři třídy účinnosti pro motory:

• IE1 — Standardní účinnost — Minimální úroveň účinnosti pro motory pro všeobecné použití. Tyto motory jsou vhodné pro aplikace, kde náklady na energii nejsou primárním problémem. V mnoha regionech jsou postupně vyřazovány z důvodu regulačních požadavků.
• IE2 — Vysoká účinnost — Poskytuje významné úspory energie oproti motorům IE1. IE2 je minimální účinnost požadovaná pro nové instalace motoru v mnoha zemích. Tyto motory nabízejí dobrou rovnováhu mezi cenou a účinností.
• IE3 — Prémiová účinnost — Nabízí vyšší účinnost než IE2, poskytuje podstatné úspory energie a nižší provozní náklady. Motory IE3 jsou celosvětově stále více vyžadovány předpisy, zejména v regionech s vysokými náklady na energii.
• IE4 — Super prémiová účinnost — Nejvyšší třída účinnosti, která nabízí maximální úspory energie. Motory IE4 jsou ideální pro aplikace s nepřetržitým provozem a vysokými náklady na energii. Vyšší počáteční náklady jsou obvykle kompenzovány úsporami energie po dobu životnosti motoru.

Výběr třídy účinnosti motoru závisí na několika faktorech: počtu provozních hodin za rok, místních nákladech na energii a počátečním rozdílu v nákladech mezi třídami účinnosti. U motorů, které pracují nepřetržitě, může úspora energie z motoru IE3 nebo IE4 poskytnout návratnost investice za několik let.

Úspory energie a návratnost investic

Úspora energie díky motoru s vyšší účinností může být značná. U motoru pracujícího 24 hodin denně, 365 dní v roce může rozdíl mezi účinností IE2 a IE3 vést k úsporám energie 5-10 % nebo více. Během 15-25leté životnosti motoru mohou tyto úspory dosáhnout mnohonásobku rozdílu v počátečních nákladech.

Kromě úspory energie produkují motory s vyšší účinností méně tepla, což může snížit požadavky na chlazení a prodloužit životnost motoru a jeho izolace. Mají také nižší provozní teploty, což prodlužuje životnost ložisek a snižuje nároky na údržbu.

Aplikace

Nízkonapěťové motory se používají prakticky ve všech průmyslových odvětvích a pohánějí zařízení, která pohání moderní výrobu a infrastrukturu. Díky všestrannosti a spolehlivosti jsou tyto motory nezbytné v mnoha aplikacích.

Výroba a výroba

Ve výrobě nízkonapěťové motory pohánějí dopravníky, obráběcí stroje, roboty a automatizované výrobní linky. Používají se v kovoobrábění, zpracování plastů, textilní výrobě a montážních provozech. Schopnost moderních motorů spolupracovat s frekvenčními měniči umožňuje přesné řízení rychlosti a zlepšenou efektivitu procesu.

Čerpání a úprava vody

Nízkonapěťové motory pohánějí čerpadla pro zásobování vodou, čištění odpadních vod, zavlažování a průmyslové procesy. Tyto motory pracují nepřetržitě v mnoha aplikacích, takže účinnost je kritickým faktorem. Vysoce účinné motory se stále častěji používají v čerpacích aplikacích, aby se snížily náklady na energii.

HVAC systémy

Systémy vytápění, ventilace a klimatizace se spoléhají na nízkonapěťové motory pro ventilátory, dmychadla, kompresory a čerpadla. Systémy HVAC představují významnou část spotřeby energie budovy a použití vysoce účinných motorů v těchto systémech může poskytnout podstatné úspory energie.

Manipulace s materiálem

Dopravníkové systémy, výtahy, jeřáby a kladkostroje používají k pohybu a zvedání nízkonapěťové motory. Tyto aplikace často vyžadují motory s vysokým rozběhovým momentem a schopností odolávat častým startům a zastavením.

Obnovitelná energie

Nízkonapěťové motory se stále více používají v aplikacích obnovitelné energie, jako jsou solární sledovací systémy a řízení sklonu větrných turbín. Tyto aplikace vyžadují spolehlivé, účinné motory, které mohou pracovat v drsných podmínkách prostředí.

Jídlo a nápoje

V potravinářském a nápojovém průmyslu pohánějí nízkonapěťové motory mixéry, dopravníky, balicí zařízení a zpracovatelské stroje. Tyto motory musí splňovat hygienické a bezpečnostní normy, včetně schopnosti mytí a odolnosti proti korozi.

Výběr Guide

Výběr vpravo nízkonapěťový motor vyžaduje pečlivé zvážení několika faktorů. Následující průvodce poskytuje strukturovaný přístup k výběru motoru:

Krok 1: Určete požadavky na napájení

Vypočítejte požadovaný výkon motoru na základě charakteristik zátěže a provozních podmínek. Zvažte požadavky na provozní i startovací výkon. Jmenovitý výkon se obvykle vyjadřuje v kilowattech (kW) nebo koňských silách (hp). Předimenzování motoru může snížit účinnost, zatímco poddimenzování může vést k přehřátí a předčasnému selhání.

Krok 2: Definujte požadavky na rychlost

Zadejte požadované otáčky motoru (synchronní otáčky) a zvažte, zda je vyžadován provoz s proměnnými otáčkami. Standardní rychlosti pro 50 Hz systémy jsou 3000 ot./min (2pólové), 1500 ot./min (4pólové) a 1000 ot./min (6pólové). Pohony s proměnnou rychlostí lze použít k nastavení rychlosti motoru pro aplikace vyžadující proměnný výkon.

Krok 3: Vyberte třídu účinnosti

Vyberte si vhodnou třídu účinnosti (IE1 až IE4) na základě provozních hodin, nákladů na energii a regulačních požadavků. Vyšší třídy účinnosti poskytují větší úspory energie, ale mají vyšší počáteční náklady. Pro motory pracující nepřetržitě jsou motory IE3 nebo IE4 obvykle cenově nejefektivnější volbou.

Krok 4: Zvažte pracovní cyklus

Určete, zda bude motor pracovat nepřetržitě, přerušovaně nebo při proměnném zatížení. To ovlivňuje konstrukci motoru a požadavky na chlazení. Motory s nepřetržitým provozem (S1) jsou navrženy pro neomezený provoz při jmenovité zátěži. Motory s přerušovaným provozem (S2 až S10) jsou navrženy pro aplikace se specifickými dobami provozu a klidu.

Krok 5: Vyhodnoťte podmínky prostředí

Zvažte okolní teplotu, nadmořskou výšku, vlhkost a vystavení prachu, vodě nebo korozivním látkám. Tyto faktory určují typ krytu motoru a jmenovitý stupeň ochrany. Typy skříní zahrnují otevřenou ochranu proti kapající vodě (ODP), zcela uzavřenou chlazenou ventilátorem (TEFC) a ochranu proti povětrnostním vlivům (WPI a WPII).

Krok 6: Zkontrolujte montáž a připojení

Specifikujte montážní konfiguraci (na patku, na přírubu nebo kombinaci) a polohu svorkovnice pro kompatibilitu s poháněným zařízením. Mezi běžné typy montáže patří IM B3 (montáž na patku), IM B5 (namontovaná na přírubu) a IM B35 (na patku a přírubu).

Průmysloví lídři jako Shanghai Pinxing Explosion-proof Motor Co., Ltd. nabízejí ucelenou řadu nízkonapěťových motorů splňujících normy účinnosti IE2, IE3 a IE4 pro různé průmyslové aplikace.
