Průvodce nízkonapěťovými motory: Účinnost, výběr a aplikace 2026

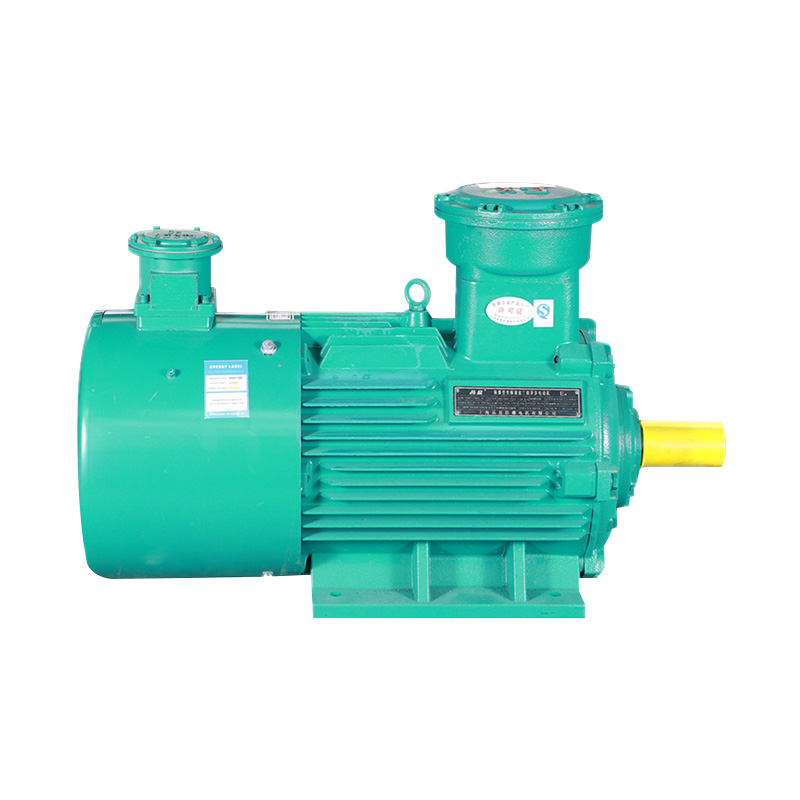

Standardy účinnosti a globální regulační prostředí

Nízkonapěťové motory, definované jako motory pracující pod 1000 V , podléhají celosvětově stále přísnějším normám minimální energetické náročnosti (MEPS). Nařízení EU o ekodesignu (EU) 2019/1781 představuje  komplexní rámec implementovaný ve dvou krocích: Krok 1 od července 2021 a Krok 2 od července 2023, které rozšířily rozsah a zpřísnily požadavky na třífázové jednorychlostní motory 50 Hz a 60 Hz s jmenovitým napětím až 1 000 V, S80 V, S8 v nepřetržitém provozu ≥ 80 %).

Od 1. července 2023 Třída účinnosti IE4 se stala povinnou pro 2, 4 a 6-pólové motory s jmenovitým výkonem od 75 kW do 200 kW , zatímco IE3 je povinné pro motory od 0,75 kW do 1000 kW (kromě rozsahu 75-200 kW, na který se vztahuje IE4), a také pro 8-pólové motory do 1000 kW, motory se zvýšenou bezpečností (Ex eb), motory s ohnivzdornou ochranou (Ex ec, Ex d, Ex de, Ex t), brzdové motory s externí brzdou a provedení Totally Enclosed Air Over (TEAO).

Mnoho zemí mimo EU zavedlo své vlastní MEPS v souladu s klasifikací IE, což umožňuje přímé srovnání účinnosti mezi výrobci.

Čím se liší design motoru IE3 a IE4

Motory IE3 a IE4 dosahují vyšší účinnosti díky optimalizovanému vnitřnímu designu a vylepšeným vodivým materiálům. Tato vyšší účinnost snižuje jmenovitý proud motoru pro daný jmenovitý výkon v kilowattech. Pro aplikace vyžadující přímé spouštění (DOL) byla kategorie využití AC-3e speciálně vyvinuta pro vysoce účinné motory IE3/IE4, které poskytují vyšší výkon než standardní kategorie AC-3, aby se přizpůsobily potenciálně zvýšeným charakteristikám zapínacího a rozběhového proudu.

Výpočet požadavků na výkon motoru: Přístup R.I.S.E

Před výběrem motoru musíte určit charakteristiky rychlosti a momentu zatížení aplikace. Indukční motory jsou typicky jednorychlostní stroje, kde synchronní rychlost závisí na napájecí frekvenci a počtu pólů statoru, vypočítané jako: Rychlost (ot./min.) = frekvence (Hz) x 60 / páry pólů . Například čtyřpólový motor s napájením 50 Hz poskytuje synchronní rychlost 1500 ot./min, se skutečnou rychlostí při plném zatížení typicky O 2-4% nižší kvůli skluzu [citace:8].

Při použití pohonů s proměnnou rychlostí (VSD) je třeba vzít v úvahu obě provozní rychlosti, protože ovlivňují uspořádání chlazení a výběr ložisek. Jakmile jsou parametry rychlosti definovány, výkon lze vypočítat pomocí: Výkon (kW) = otáčky (ot./min.) x kroutící moment (Nm) / 9550 [citace:8].

Tři základní charakteristiky zátěžového momentu

• Konstantní točivý moment: Zátěž vyžaduje relativně pevný kroutící moment po rozjezdu a zrychlení na provozní rychlost. Typické aplikace zahrnují výtahy, kladkostroje, dopravníky a objemová čerpadla. Dimenzování je založeno na požadavku trvalého točivého momentu při provozní rychlosti.
• Lineární točivý moment: Točivý moment se mění úměrně s rychlostí. Aplikace zahrnují zpracování papíru, válcování textilu a extrudery. Velikost je založena na nepřetržitém zatížení, ke kterému obvykle dochází při rychlosti.
• Proměnný (kvadratický) točivý moment: Točivý moment se zvyšuje s druhou mocninou rychlosti. K tomu dochází tam, kde dochází ke tření plynů nebo kapalin, jako jsou dmychadla, ventilátory a odstředivá čerpadla. V těchto aplikacích lze dosáhnout významných úspor energie úpravou otáček motoru pomocí VSD namísto použití škrticí klapky nebo šoupátka k řízení průtoku.

Klasifikace pracovního cyklu Podle IEC 60034-1

IEC 60034-1 definuje deset typů provozu od S1 do S10. S1 (nepřetržitý provoz) indikuje provoz při konstantní zátěži po dobu dostatečnou k dosažení tepelné rovnováhy. S3 (přerušovaný periodický provoz) , zahrnuto v rozsahu ekodesignu, když ≥80 %, zahrnuje provoz s periodami rozběhu a brzdění, které významně neovlivňují vytápění. Přesná klasifikace pracovního cyklu zabraňuje předimenzování a zajišťuje, že tepelná kapacita odpovídá provozní realitě.

Kartáčované versus bezkomutátorové stejnosměrné motory pro nízkonapěťové aplikace

Pro aplikace s nízkým výkonem pod 60 V ovlivňuje volba mezi kartáčovými a bezkomutátorovými stejnosměrnými motory životnost, požadavky na údržbu a složitost ovládání.

Charakteristika kartáčovaného stejnosměrného motoru

Kartáčované stejnosměrné motory využívají magnety s permanentním polem ve statoru a vinutí kotvy na rotoru, přičemž komutace je dosahována kartáči klouzajícími po segmentech komutátoru. Tento systém vyžaduje k provozu pouze stejnosměrné napětí a připojuje se přímo k baterii. Kartáčové motory však mají klíčová omezení: životnost se obvykle pohybuje od 1000 do 5000 hodin a rychlost je obecně pod 10 000 ot./min . Vyšší rychlosti urychlují opotřebení kartáče a komutátoru prostřednictvím zvýšeného tření, odrážení kartáče a oblouku, který eroduje kontaktní plochy.

Výhody bezkomutátorového stejnosměrného motoru

Bezkomutátorové motory obracejí konfiguraci: permanentní magnety rotují na rotoru, zatímco vinutí zůstávají nehybná. Elektronický regulátor plynule mění statorový proud na základě polohy rotoru, snímaný pomocí zařízení s Hallovým efektem, kodérů nebo detekce zpětného EMF. Životnost a rychlost omezují především ložiska, s 20 000 hodin provozu a 50 000 otáček za minutu jsou běžné specifikace . Existují dvě komutační metody: bloková komutace, která má nižší cenu, ale vyšší zvlnění točivého momentu; a sinusovou komutaci, která zajišťuje hladký provoz i při nízkých rychlostech, vhodná pro přesné polohování a servo aplikace.

Pět trendů, které řídí poptávku po motorech s ultranízkým napětím

Motory s ultranízkým napětím (ULV), definované jako motory pracující při ≤60V , představují rostoucí segment poháněný pokroky v automatizaci v mobilní robotice, skladových systémech a přesné výrobě. Analýza od průmyslových výzkumníků naznačuje expanzi trhu řízenou pěti konvergujícími faktory.

1. Růst mobilní robotiky: AGV a AMR nasazené v logistickém, skladovém a průmyslovém prostředí spoléhají na kompaktní, bateriemi napájené pohybové systémy, které vyvažují účinnost, točivý moment a bezpečnost v prostředí zaměřeném na člověka.
2. Obnova automatizace skladu: Po krátkodobém poklesu investic se předpokládá, že automatizace skladů se od roku 2026 vrátí zpět, poháněná AS/RS, automatizovaným tříděním a mobilní robotikou, která stále více závisí na pohybových komponentách ULV z hlediska bezpečnosti a kompaktní integrace.
3. Rozšíření výroby polovodičů: Manipulace s destičkami a fotolitografické aplikace vyžadují přesnost, spolehlivost a kompaktní půdorys, který motory a pohony ULV poskytují. Pro tyto aplikace jsou rozhodující produkty optimalizované pro dodržování čistých prostor a extrémně nízké vibrace.
4. Zvyšující se automatizace malých os: Výrobci OEM automatizují malé subsystémy, které byly dříve manuální, zejména při montáži obalů a elektroniky. ULV motory nabízejí modulární, nákladově efektivní řešení pro přidání automatizovaných sekundárních os.
5. Výměna pneumatických systémů: Pneumatická omezení energetické účinnosti, přesnosti a údržby posouvají obchodní případ směrem k elektrickým alternativám ULV v životaschopných aplikacích.

Výběr ložisek a mechanické aspekty

Axiální a radiální síly přímo ovlivňují životnost ložiska. Pro aplikace s vysokou radiální silou musí být také ověřeno dimenzování hřídele. Dva primární typy ložisek nabízejí odlišné vlastnosti.

Sintrovaná pouzdrová ložiska jsou ekonomická a vhodná pro nepřetržitý provoz s nízkým zatížením ložisek, ale neměla by být používána při reverzaci, ve vakuovém prostředí nebo s rotačním zatížením. Kuličková ložiska jsou vhodná pro nízkorychlostní, vysokorychlostní (až 10 000 ot./min), kontinuální, reverzní a start-stop provoz [cit:3].

Výběrová rozhodovací matice podle aplikace

Následující matice koreluje typické aplikace nízkonapěťových motorů s doporučenými typy motorů na základě charakteristik zatížení a provozních požadavků.

Klíčové poznatky pro výběr nízkonapěťového motoru

Výběr správného nízkonapěťového motoru vyžaduje systematické hodnocení, které přesahuje pouhé porovnání jmenovitých hodnot na typovém štítku. Proces by se měl řídit třemi principy. za prvé, Splnění třídy účinnosti je nesporné : ověřte, zda motor splňuje regionální požadavky MEPS pro váš výkonový rozsah. za druhé, přizpůsobte charakteristiky motoru chování zátěže : vypočítat skutečné požadavky na krouticí moment v celém rozsahu otáček namísto výchozího předimenzování. za třetí, zvážit celý životní cyklus : Vyšší počáteční náklady na motor IE4 nebo bezkomutátorový stejnosměrný systém jsou často kompenzovány úsporami energie během provozní životnosti. Pro nové projekty automatizace zahrnující mobilní zařízení nebo přesné osy představují směr rozvoje průmyslu ultranízkonapěťové bezkomutátorové motory. Pro pevné průmyslové zátěže poskytují indukční motory IE3 a IE4 spárované s pohony s proměnnou rychlostí robustní cestu k účinnosti a souladu s předpisy.
