Jaké jsou klíčové výhody použití TŘÍFÁZOVÝCH MOTORŮ VINNÝCH ROTORŮ v průmyslových aplikacích?

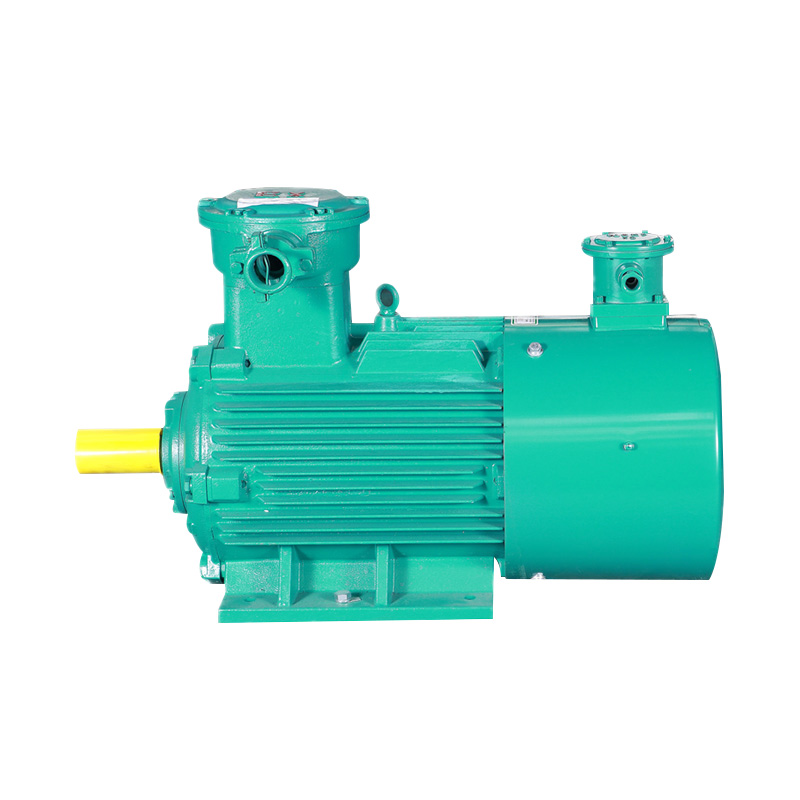

V éře, které dominovaly pohony s proměnnou frekvencí (VFD), by se dalo uvažovat o třífázový vinutý rotorový motor starší technologie. Přesto, když vejdete do jakéhokoli těžkého zpracovatelského závodu, dolu nebo velkého zařízení pro manipulaci s materiálem, zjistíte, že tito tahouni spolehlivě zvládají ty nejnáročnější úkoly. Otázka se netýká zastaralosti, ale specializace: pro specifické aplikace s vysokým točivým momentem a velkou setrvačností nabízí motor s vinutým rotorem kombinaci výkonu, robustnosti a nákladové efektivity, které se moderní alternativy často jen těžko vyrovnají. Tento článek překračuje základy a poskytuje analýzu klíčových výhod na úrovni inženýrů třífázové vinuté rotorové motory nepostradatelný v průmyslových aplikacích, od kontrolovaného spouštění až po praktickou údržbu.

Základní princip: Síla externího řízení rotoru

Na rozdíl od motoru s kotvou nakrátko, jehož obvod rotoru je trvale zkratován, je definujícím rysem a vinutý motor rotoru je jeho třífázové vinutí rotoru, přivedené ke statoru přes sběrací kroužky a kartáče. Tato architektura umožňuje připojení externích rezistorů nebo elektronického řízení do obvodu rotoru. Tento jednoduchý, ale hluboký rozdíl umožňuje přímou manipulaci s charakteristikou momentu a otáček motoru. Zvýšením vnějšího odporu rotoru při startu vzroste efektivní impedance rotoru, což současně omezí zapínací proud a maximalizuje dostupný točivý moment již od nulových otáček – tato schopnost je vlastní konstrukci motoru.

Hlavní výhoda 1: Vynikající startovací výkon pro velké zatížení

To je místo, kde motory s vinutým rotorem skutečně vynikají. Jejich schopnost poskytovat vysoký rozběhový moment s nízkým rozběhovým proudem řeší dva kritické průmyslové problémy: mechanické namáhání poháněného zařízení a elektrické namáhání napájecího zdroje.

Dobývání vysoké setrvačnosti: Ideální volba pro drtiče a mlýny

Při porovnání a třífázově vinutý motor rotoru vs klec nakrátko pro použití v drtiči , převaha navinutého rotoru je jasná. Drtiče, kulové mlýny a velké ventilátory vykazují obrovskou rotační setrvačnost. Standardní motor s kotvou nakrátko spouštěný napříč linkou by odebíral 600–800 % proudu při plném zatížení, zatímco by poskytoval pouze 150–200 % jmenovitého točivého momentu, což by způsobilo prudké poklesy sítě a prodloužené, stresující zrychlení. Motor s vinutým rotorem se správně dimenzovanými externími odpory může dodat 200–250 % točivého momentu při plném zatížení, zatímco odebírá pouze 150–200 % proudu. Výsledkem je plynulá, kontrolovaná a rychlejší akcelerace zátěže s vysokou setrvačností, minimalizující opotřebení ozubených kol, spojek a samotného poháněného stroje.

Přesnost v pohybu: řešení kritické pro bezpečnost pro kladkostroje

Otázka na proč používat motor s vinutým rotorem pro zdvihací aplikace se zaměřuje na kontrolu a bezpečnost. Kladkostroje a jeřáby vyžadují nejen vysoký rozběhový moment ke zvedání břemene, ale co je důležitější, přesné ovládání během zrychlování a zpomalování, aby se zabránilo kolísání břemene. Stupňovitá regulace odporu motoru s vinutým rotorem umožňuje operátorům plynule postupovat při zrychlování a, co je zásadní, používat odpory pro řízené elektrické brzdění během spouštění. To poskytuje vlastní schopnost "soft-start" a "soft-stop", která zvyšuje bezpečnost, snižuje mechanické otřesy a umožňuje přesné určení zatížení, kterého je obtížné dosáhnout tak spolehlivě se základním nastavením motoru s kotvou nakrátko.

Hlavní výhoda 2: Robustní a ekonomická regulace rychlosti

Pro aplikace vyžadující omezené kolísání rychlosti nabízejí motory s vinutým rotorem pozoruhodně robustní řešení. Porozumění jak ovládat rychlost třífázového vinutého rotorového motoru je přímočaré: změnou odporu v obvodu rotoru změníte skluz motoru a tím i jeho rychlost. Větší odpor se rovná vyššímu prokluzu a nižší provozní rychlosti. Tato metoda poskytuje jednoduchý, nákladově efektivní a robustní prostředek pro řízení rychlosti, zejména v drsných prostředích, kde může selhat jemná elektronika.

• Tradiční stupňovité rezistory: Objemné, ale extrémně robustní řady rezistorů spínaných přes stykače. Ideální do špinavého, horkého prostředí.
• Kapalné reostaty: Zajistěte plynulejší zrychlení změnou hladiny elektrolytu nebo ponořením desky, často používané ve velmi výkonných motorech se sběracími kroužky.
• Polovodičové ovladače rotoru: Moderní elektronické choppery, které mění efektivní odpor řízením PWM, nabízejí lepší účinnost a jemnější řízení než stupňovité odpory.

Při vyhodnocování možností regulace rychlosti jsou klíčovým hlediskem pro inženýry celkové náklady na vlastnictví a vhodnost pro životní prostředí. Níže uvedená tabulka porovnává řešení vinutého rotoru s všudypřítomným motorem s kotvou nakrátko poháněným VFD pro typickou aplikaci s vysokým výkonem a omezeným rozsahem otáček.

Základní výhoda 3: Vlastní ochrana sítě a zařízení

Nejpřímějším elektrickým přínosem je odpověď jak motory s vinutým rotorem snižují zapínací proud . Podle návrhu je startovací proud obvykle udržován na 150-200 % FLC, ve srovnání s 600-800 % u motoru DOL s kotvou nakrátko. To má významné komerční důsledky:

• Snížený dopad na mřížku: Zabraňuje poklesům napětí, které mohou narušit jiná citlivá zařízení na stejném zdroji.
• Nižší náklady na infrastrukturu: Umožňuje použití menších transformátorů a kabeláže, což snižuje počáteční investiční výdaje.
• Přirozené měkké spouštění: Řízený nárůst točivého momentu chrání poháněné zařízení před náhlými mechanickými otřesy a prodlužuje životnost převodovek, dopravníků a spojek.

Kontext odvětví: Vyvíjející se mezera ve světě VFD

Zatímco přijímání VFD stále roste, motor vinutého rotoru nezůstal statický. Jeho nika je posilována jak trvalou poptávkou, tak technologickými aktualizacemi. Podle analýzy elektrotechnického trhu z roku 2024 zaměřené na těžký průmysl zaznamenala poptávka po startovacích řešeních s vysokým kroutícím momentem na rozvíjejících se trzích s méně stabilní síťovou infrastrukturou stálý 3–5% roční růst, přičemž významný podíl zaujímají modernizované systémy vinutých rotorů s polovodičovými regulátory rotorů. Kromě toho nejnovější revize normy IEC 60034-30-1 pro třídy účinnosti motorů z roku 2023, která se primárně zaměřuje na motory s kotvou nakrátko, podnítila vývoj v optimalizaci účinnosti kompletního pohonného systému aplikací vinutých rotorů, včetně vylepšených schémat řízení pro externí odpory, aby se minimalizovaly ztráty skluzem během provozu v ustáleném stavu.

zdroj: IEC - Mezinárodní elektrotechnické normy Zprávy o analýze trhu a průmyslu

Zajištění dlouhodobé spolehlivosti: Nejlepší postupy údržby

Výkonnostní výhody motorů s vinutým rotorem jsou závislé na řádné údržbě. Nezbytný je strukturovaný program údržby.

Proaktivní péče: The Návod na údržbu kluzného kroužku pro indukční motor s vinutým rotorem

Sestava sběracího kroužku a kartáče je primární složkou opotřebení systému. Mezi osvědčené postupy patří:

• Pravidelná kontrola a čištění: Zkontrolujte nahromadění prachu (vodivý uhlíkový prach je zvláště škodlivý) a očistěte je hadříkem bez vláken a vhodným čisticím prostředkem.
• Opotřebení a tlak kartáče: Pravidelně měřte délku kartáče a vyměňte jej podle specifikace výrobce. Zajistěte, aby tlak pružiny byl rovnoměrný a správný, abyste udrželi dobrý kontakt a minimalizovali jiskření.
• Stav povrchu kluzného kroužku: Sledujte drážkování, důlky nebo nerovnoměrné opotřebení. Lehká údržba jemným brusným papírem může stačit; těžké případy vyžadují odborné přepracování.
• Pozorování jisker: Určité jiskření je normální na zadní hraně kartáče. Nadměrné jiskření (nad rámec norem IEC/GB) indikuje problémy s tlakem, povrchem kroužku nebo jakostí kartáče.

A Praktické Odstraňování běžných problémů s třífázovým motorem s vinutým rotorem

Stručná referenční příručka pro běžné problémy:

• Nadměrné jiskření/opotřebení kartáče: Zkontrolujte tlak kartáče, třídu a stav povrchu sběrného kroužku. Ujistěte se, že kroužky jsou čisté a soustředné.
• Motor běží pomalu/přehřívá se: Pravděpodobná závada v obvodu externího odporu (přerušené spojení, vadný stykač, zaseknutý schod). Zkontrolujte odporovou banku a řídicí sekvenci.
• Nerovnoměrný fázový proud: Může indikovat přerušený obvod v jedné fázi rotoru (přerušený vodič, silně opotřebený kartáč) nebo nevyváženost vnějších rezistorů.
• Vibrace/hluk: Zkontrolujte, zda nejsou opotřebovaná ložiska (společné pro všechny motory), ale také zkontrolujte, zda nevykazují nerovnoměrný odpor kartáče nebo mechanické problémy se sestavou sběracích kroužků.

Časté dotazy: Třífázové motory s vinutým rotorem

1. Jsou motory s vinutým rotorem méně účinné než motory poháněné VFD?

Při plné rychlosti se zkratovaným rotorem je jejich účinnost srovnatelná s motorem s klecí nakrátko. Během snižování rychlosti prostřednictvím odporu účinnost klesá, protože ztráty skluzem jsou rozptýleny v rezistorech. Moderní VFD může být efektivnější v širokém rozsahu rychlostí. Avšak pro aplikace s pevnou rychlostí nebo omezeným dosahem může být celkový rozdíl účinnosti systému zanedbatelný a nižší počáteční náklady a vyšší robustnost systému vinutého rotoru mohou nabídnout lepší celkové náklady na vlastnictví.

2. Je údržba kartáče hlavní nevýhodou?

Je to úvaha, ne nutně nevýhoda. Údržba kartáčů a sběracích kroužků je předvídatelná a plánovaná úloha. V drsném prostředí je tato mechanická údržba často preferována před selháním citlivé elektroniky VFD. Moderní materiály a konstrukce kartáčů mají výrazně prodloužené servisní intervaly, někdy přesahující 12-18 měsíců nepřetržitého provozu.

3. Lze použít motor s vinutým rotorem s VFD?

Ano, v konfiguraci zvané systém s dvojitým napájením, ale je to složité a neobvyklé. Praktičtěji lze VFD použít na straně statoru motoru s vinutým rotorem (s rotorem zkratovaným), ale to neguje jeho výhody při spouštění a je zřídkakdy nákladově efektivní ve srovnání s použitím standardního motoru s kotvou nakrátko.

4. Jaké jsou hlavní důvody, proč si dnes nějakou vybrat?

Primárními rozhodovacími faktory jsou: 1) Požadavek na velmi vysoký rozběhový moment s omezeným zapínacím proudem (pro drtiče, kompresory), 2) Potřeba jednoduchého, robustního řízení rychlosti v drsném prostředí (špinavé, mokré, horké) a 3) Aplikace, kde je řízené zrychlení/zpomalení kritické z bezpečnostních nebo procesních důvodů (zvedáky, velké dopravníky).

5. Jak zjistím, zda moje aplikace nějaký potřebuje?

Proveďte podrobnou analýzu hnacího ústrojí. Klíčové otázky: Co je WR ² (moment setrvačnosti) zátěže? Jaký je požadovaný moment odtrhu a zrychlení? Jaká jsou omezení mřížky? Jaké je operační prostředí? Pokud analýza ukazuje na vysokou setrvačnost, vysoký startovací moment a potřebu řízeného startování v rámci omezení sítě, motor s vinutým rotorem by měl být hlavním uchazečem.
